RXS5型水冷电阻器
结构上采取线绕电阻芯作为骨架，并套以聚丙烯进行保护,外壳及底座焊接后将电阻芯进行密封
关键词：
电阻器
冷却
电阻
蒸馏水
所属分类：
RXS5型电阻器
咨询热线：
RXS5型水冷电阻器
图文详情
主要特点
结构上采取线绕电阻芯作为骨架,并套以聚丙烯进行保护,外壳及底座焊接后将电阻芯进行密封，在底座上进行固定及安装。利用流动的去离子水（或蒸馏水）进行强迫冷却。该产品功率大、过载能力强，性能稳定可靠，使用方便。
主要用途
适用于大功率电源、GTO元件吸收回路、IGCT元件箝位回路等。
技术参数
额定功率：3000W
阻值范围：20Ω~80Ω
允许偏差：±3%±5%
耐电压：8KVrms（50Hz），产品无击穿及放电现象。
冷却条件
冷却介质为去离子水、蒸馏水或纯净水。
冷却介质流量应≥5L/min。
冷却介质温度：-25℃~60℃
冷却介质绝缘电阻：≥0.5MΩ/cm3。
冷却介质流动阻力：≤0.3bar。
气密性（试验压力）：试验压力11.5±0.5bar，持续10分钟，产品应无漏气现象发生。
冷却介质温升:施加额定功率3KW,持续10min，水流量应≥5L/min,进出水温差≤11℃。
电阻、电极材质要求：要求电阻材质、电极材质均能耐冷却介质的腐蚀和温度，并对冷却介质有最小的离子和杂质污染。电阻和电极材料经72小时浸水（去离子水、蒸馏水或纯净水）试验，冷却介质的绝缘电阻应≥初始值的35%。

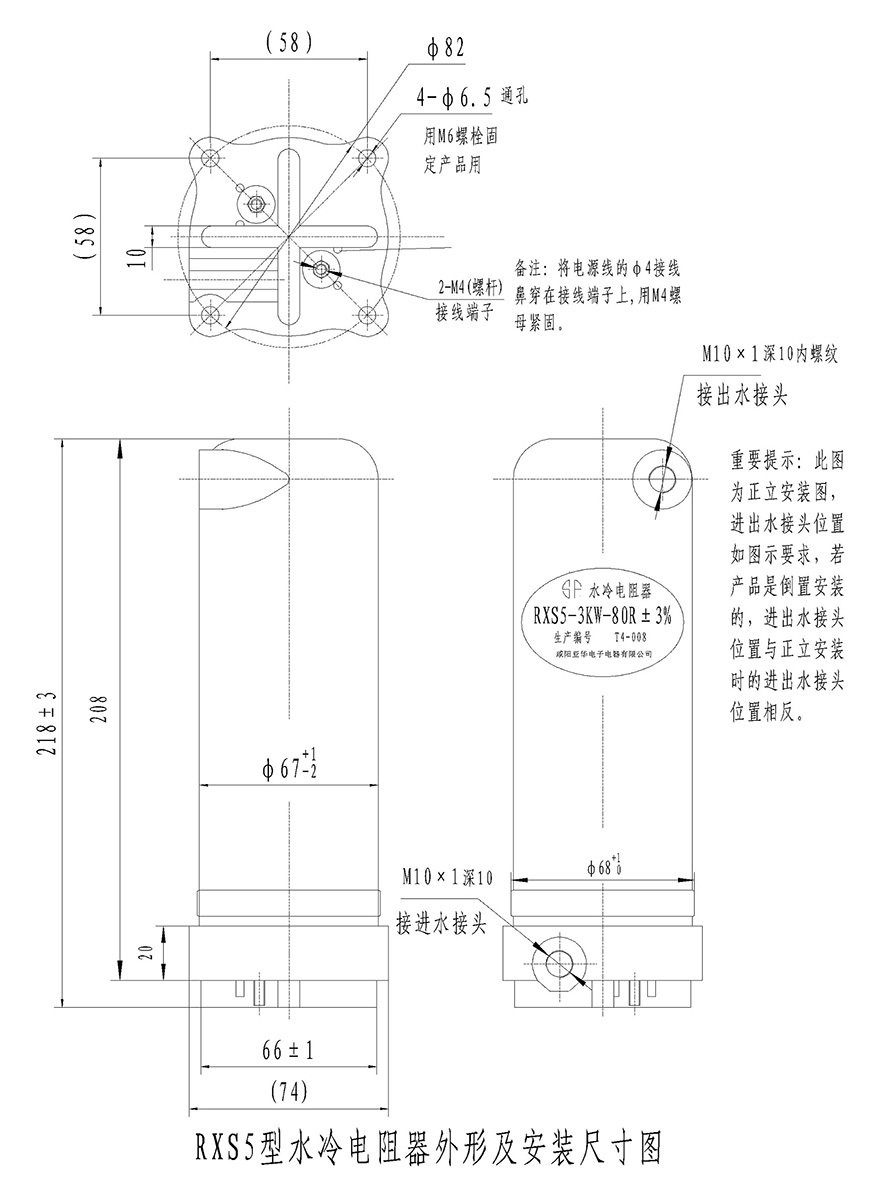

外形尺寸
注意事项
接外引线端子时不得松动底部固定接线柱的螺母，以免影响产品的密封性能；在紧固引线端子时，紧固螺母的力矩应为1.0 N•m～1.2 N•m。
电阻器竖直安装，电阻体进水端在下、出水端在上。
使用时应先通冷却水，等水流量达到要求并充满电阻器内腔后再通电，停用时，先切断电源后再断水，以免电阻体干烧损坏。
电阻器在0℃及0℃以下的环境中贮存及停止工作时，应将其内腔的水除去或在冷却水中加抗冻剂，以免积水结冰膨胀后将电阻器外壳胀裂。
